Урок №2. Светофор на Arduino

Подходит для: Набор 1 Набор 2

К данным урокам для домашнего изучения можно заказать учебный набор.

Стоимость набора 3 200 руб.

Заказать набор

Для занятия необходима установленная на компьютерах среда программирования miniBloq и драйвера для Arduino.

Макетные провода папа-папа

от 4 шт



Контроллер Arduino UNO + провод

1 шт

Светодиод Зеленый

1 шт

Беспаечная макетная плата

1 шт

Светодиод Красный

1 шт

Резистор 220 Ом

3 шт

Светодиод Желтый 1 шт



Добрый день, ребята.

На прошлом занятии мы познакомились с Arduino. Если вы еще этого не сделали, то обязательно перейдите к предыдущему занятию, так будет понятнее.

Сегодня я предлагаю вам собрать свой собственный светофор. Это достаточно просто.



Для начала давайте взглянем на схему (Рис.1)

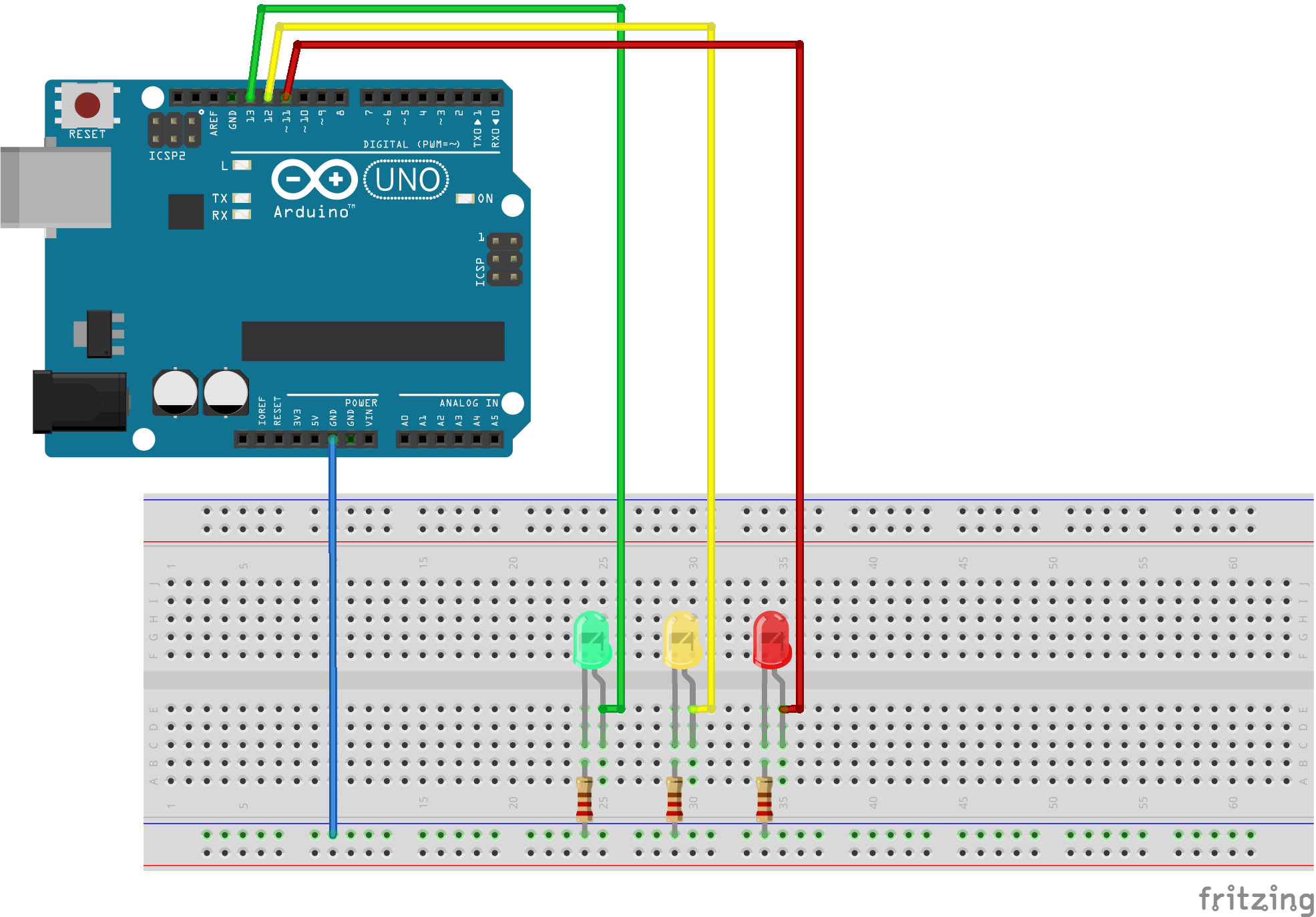

Рис.1. Схема сборки проекта Светофор



Обратите внимание, что все светодиоды подключены длинными ножками (анодами) к пинам на arduino:

зеленый светодиод подключен в 13 пину,

желтый - к 12 пину,

а красный - к 11 пину.

А короткими ножками (катодами) к резисторам на 220 Ом.



Внимание: ни в коем случае нельзя подключать все три светодиода к одному резистору.



Начнем сборку

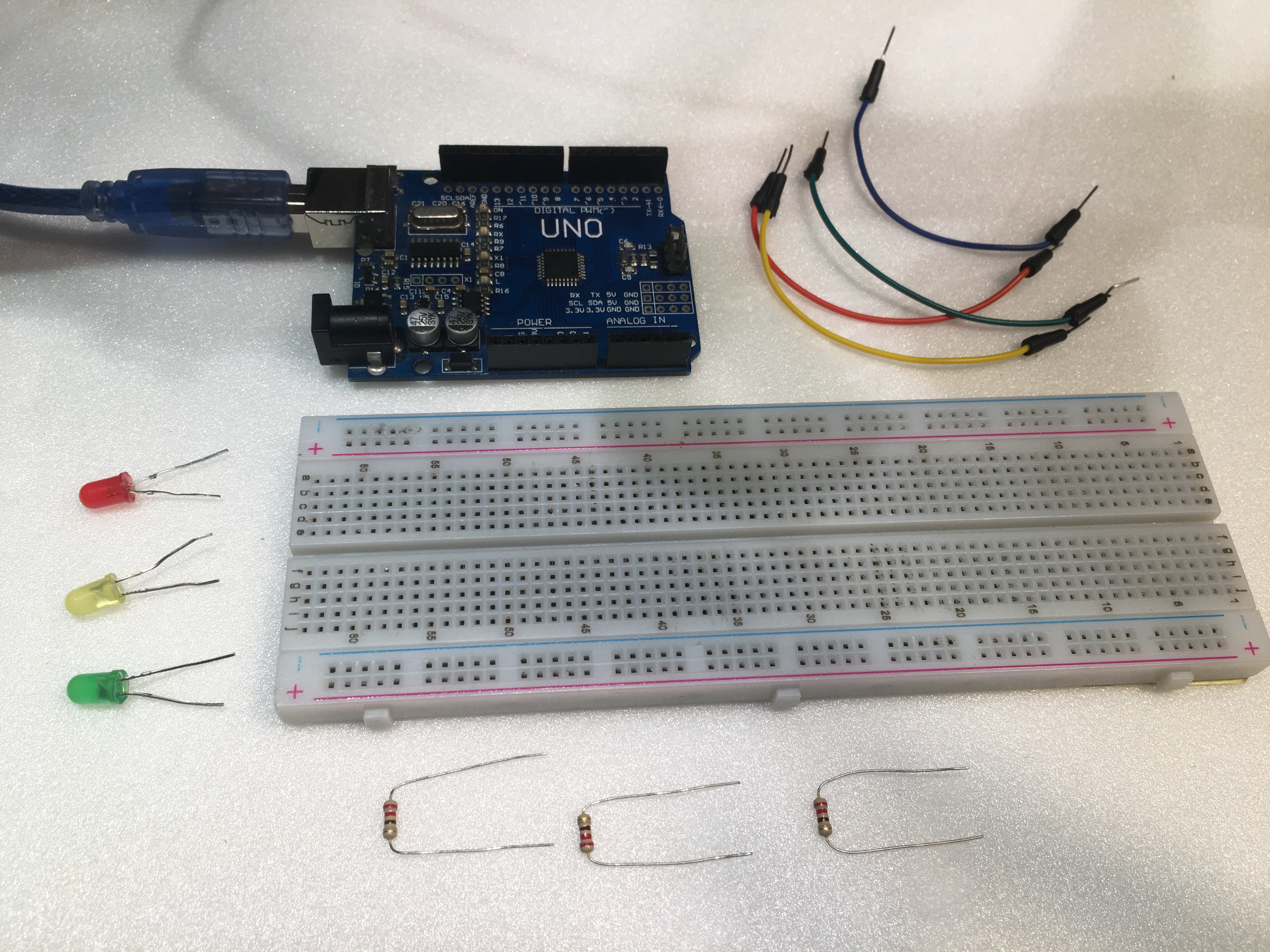

Рис.2 Необходимые компоненты

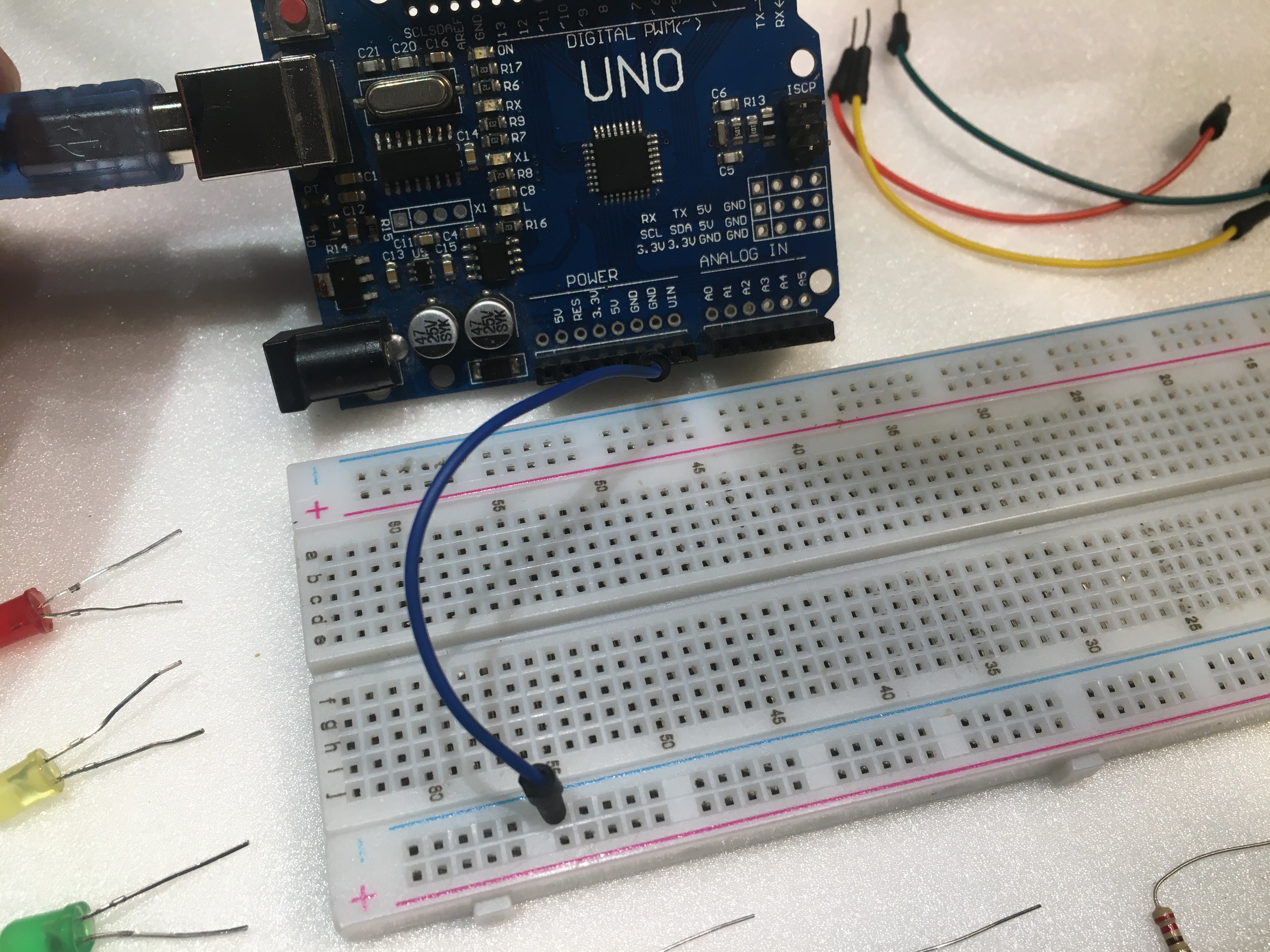

Соединяем GND (Минус) на ардуино с синей (минусовой) шиной на макетной плате. (Рис.3)

Возьмите за правило делать так всегда, так работать намного удобнее.

Рис.3

Начнем подключение с зеленого светодиода. Напомню, что подключаем мы его к 13 пину длинной ножкой (Рис.4)

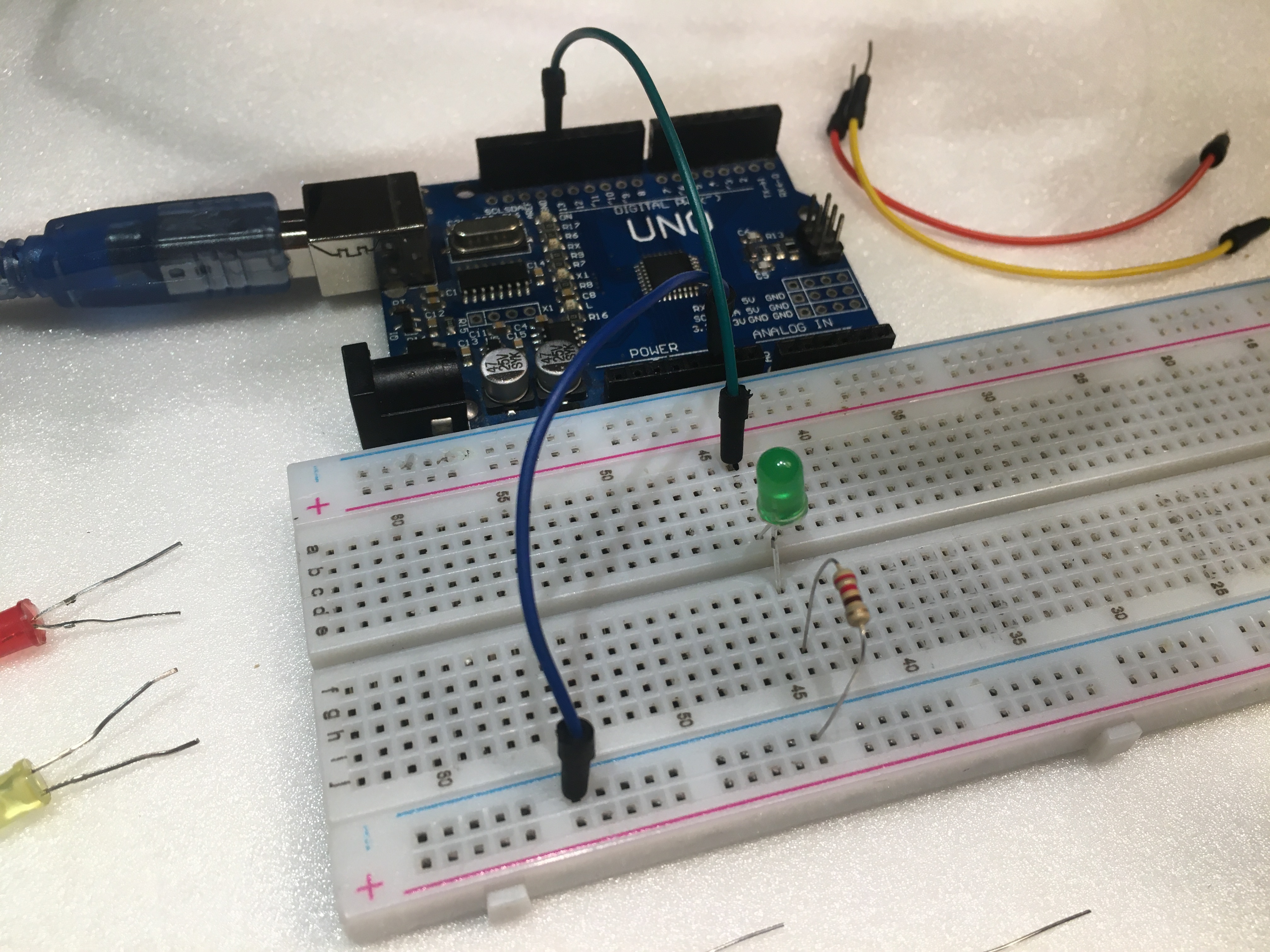

Рис.4 Подключение зеленого светодиода



Далее подключим желтый светодиод к 12 пину. (Рис.5)

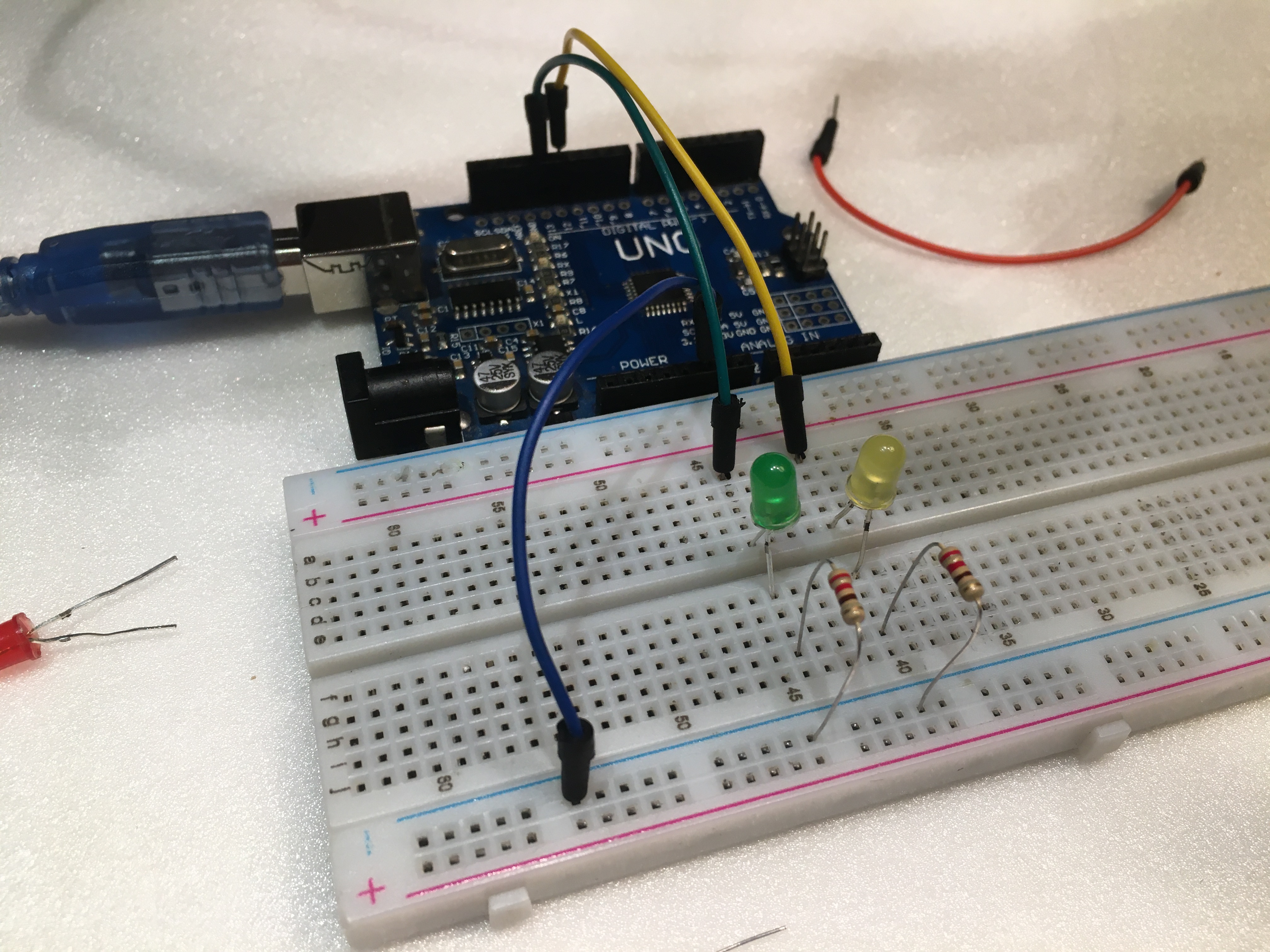

Рис.5 Подключение желтого светодиода



И красный к 11 пину (Рис.6)

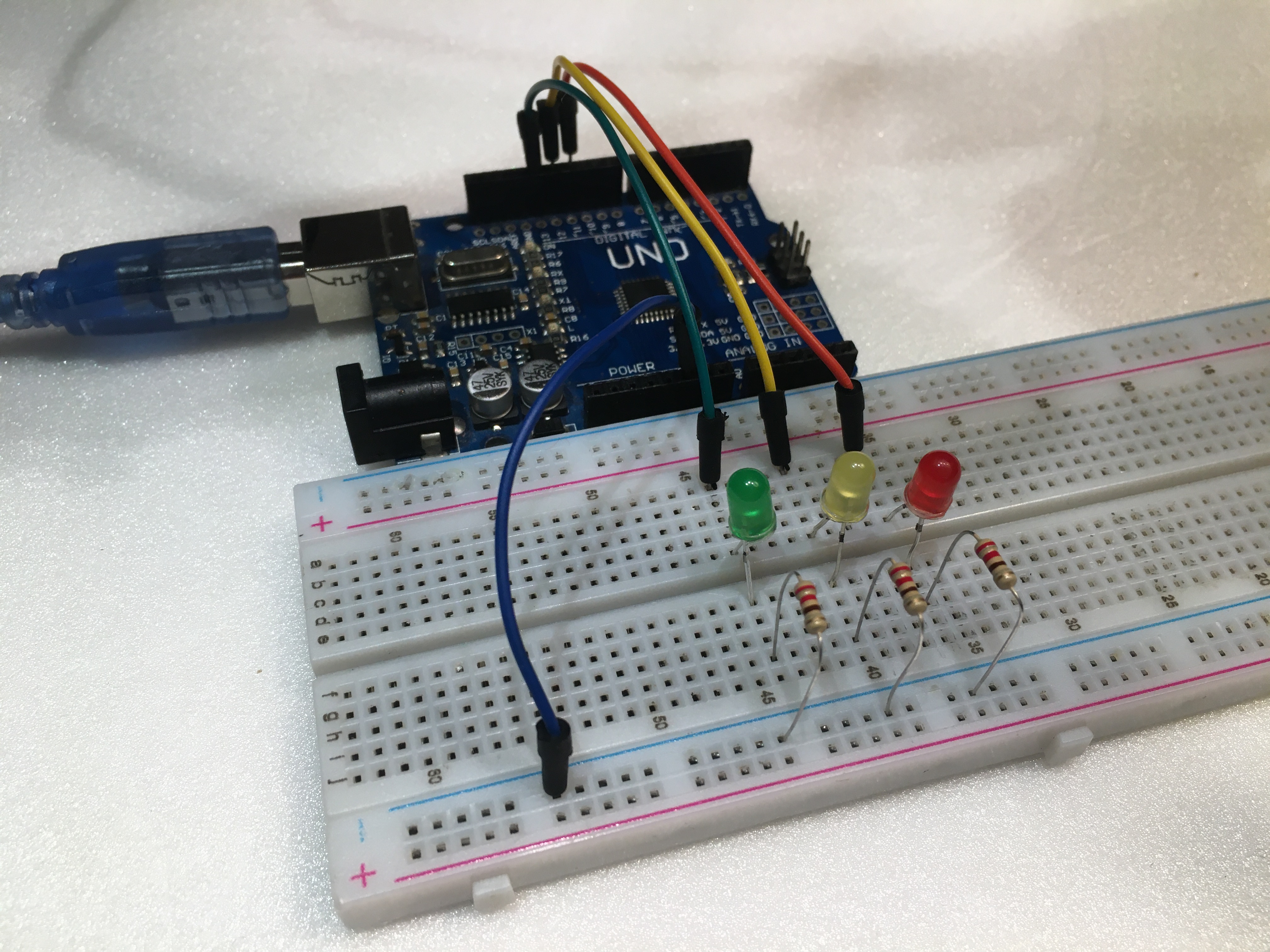

Рис.6 Подключение красного светодиода



Осталось запрограммировать наше устройство. (Рис.7)

Программа состоит из вечного цикла, в котором поочередно включаются сначала зеленый светодиод, потом желтый, а потом красный.

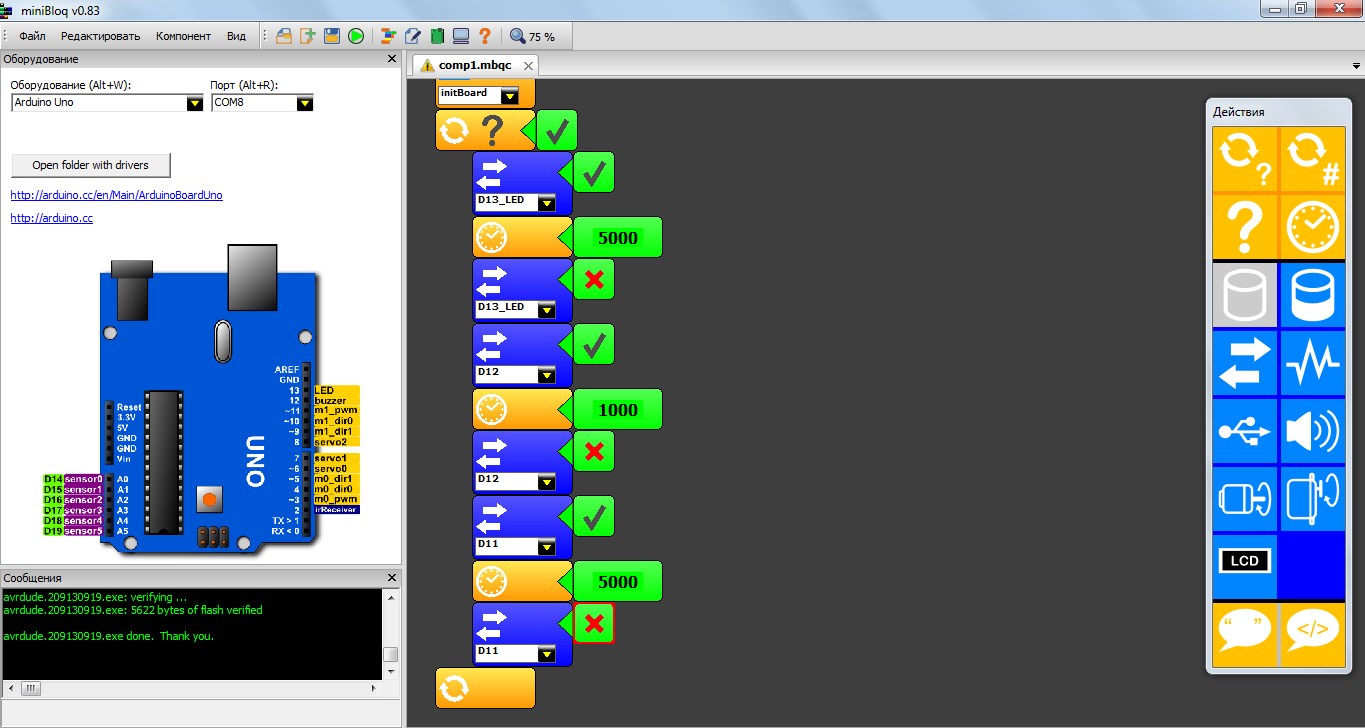

Рис.7 Программа "светофор"



На этом сборка завершена. Вы молодцы!

Если вы вдруг что-то не поняли, то можете посмотреть видео с этим уроком.
