Электронная открытка

К данным урокам для домашнего изучения можно заказать учебный набор.

Стоимость набора 3 200 руб.

Заказать набор

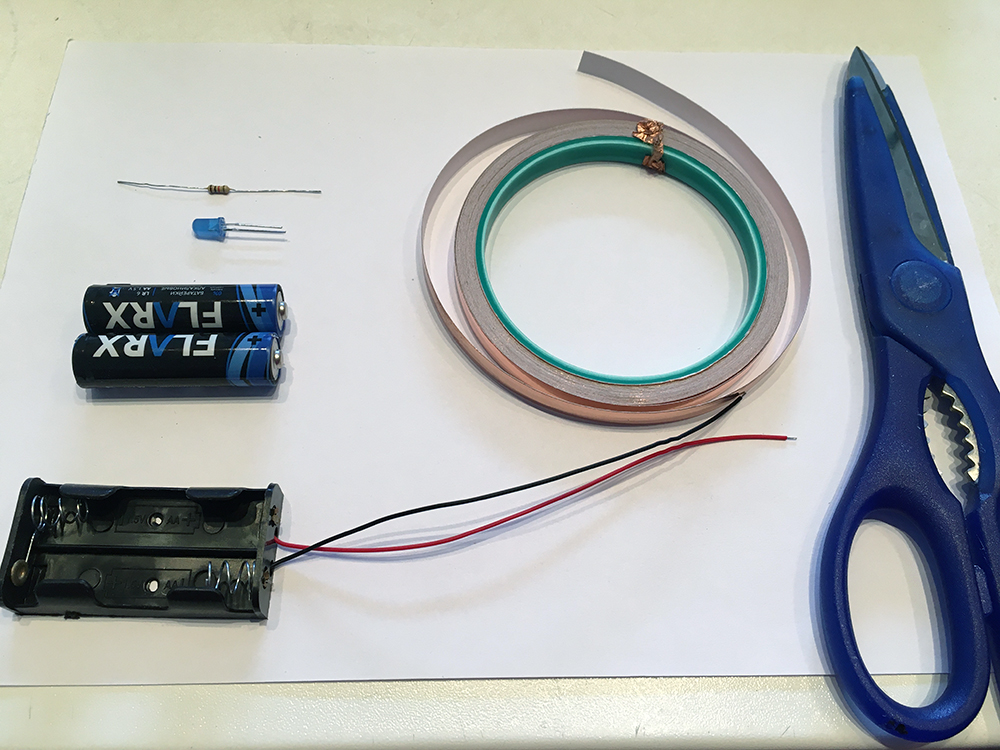

Для открытки нам понадобятся:

1. Альбомный лист

2. Ножницы

3. Медная лента

4. Батарейный отсек с батарейками или батарейка таблетка

5. Резистор сопротивлением от 100 Ом до 1кОм

6. Светодиод

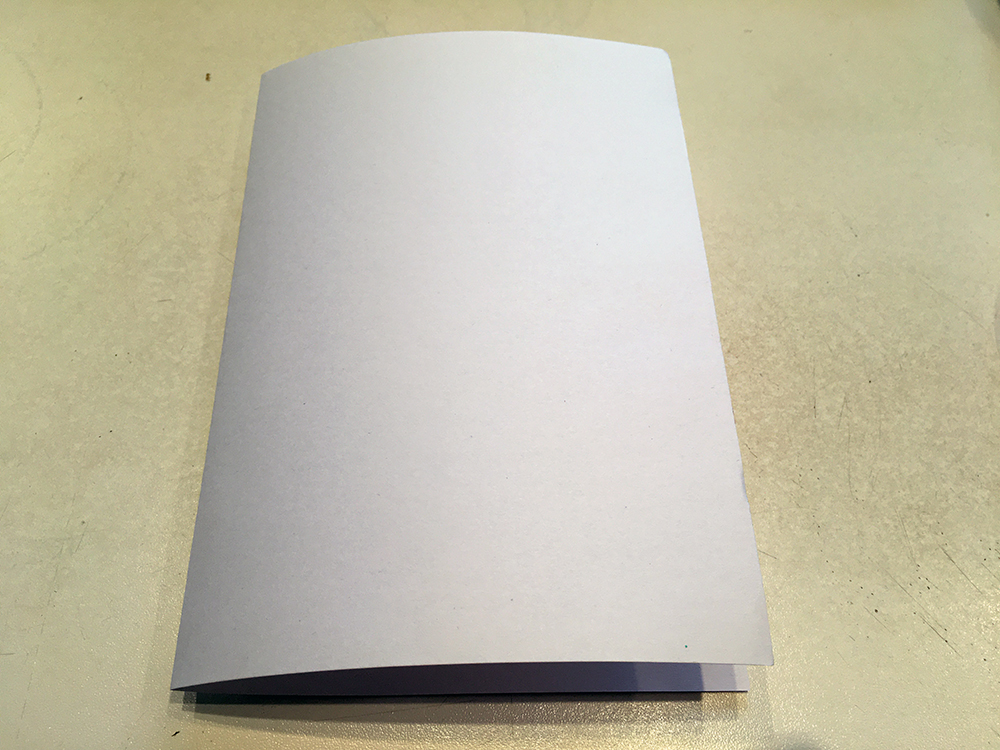

Сложите лист пополам, чтобы получилась открытка.

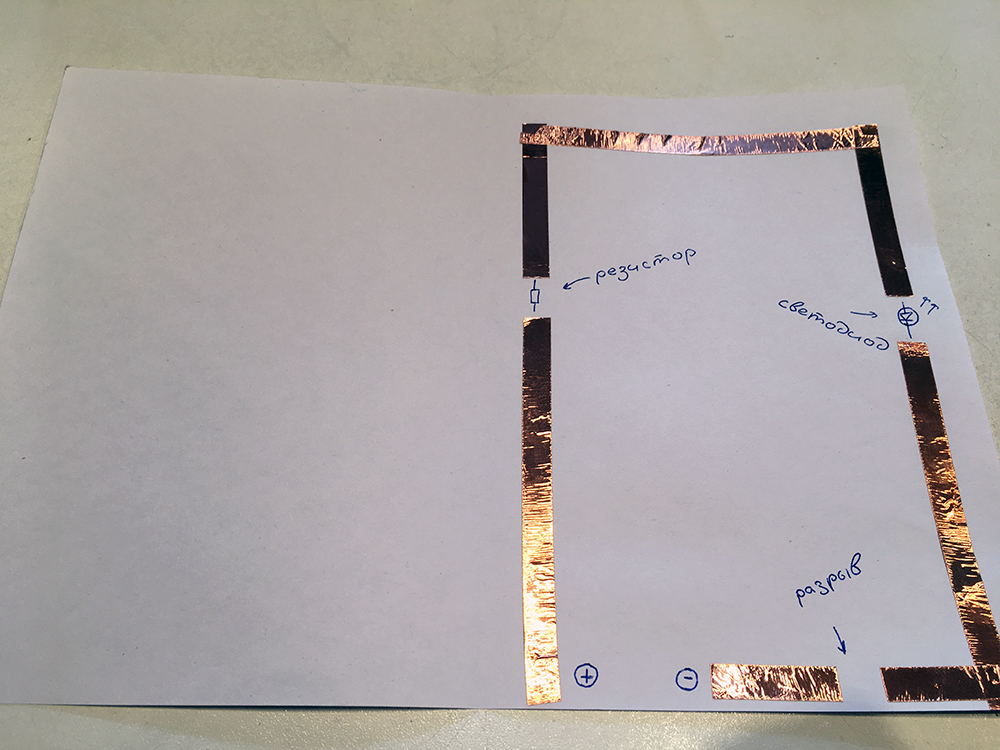

Откройте лист и разместите на нем дорожки из медной фольги, как показано на рисунке.

Родители могут заранее нарисовать дорожки на листке, чтобы ребенку было проще работать.

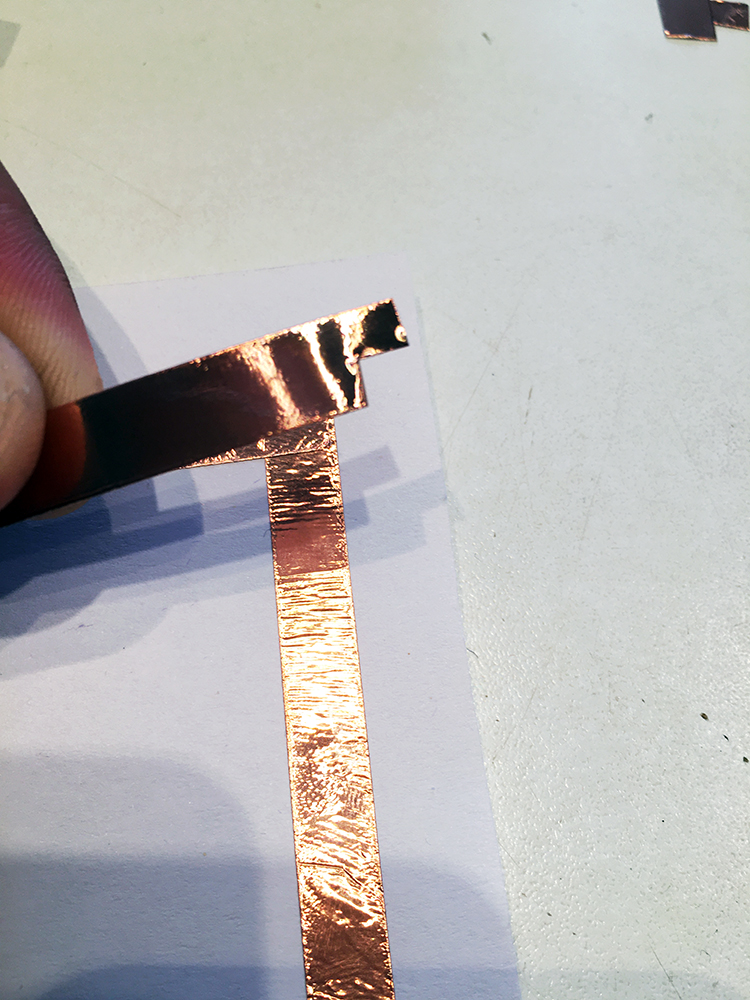

Внимание. Клей на фольге может препятствовать прохождению тока. Чтобы обеспечить наилучшую электропроводность в месте стыка двух лент фольги у одной из лент отгибайте уголок.

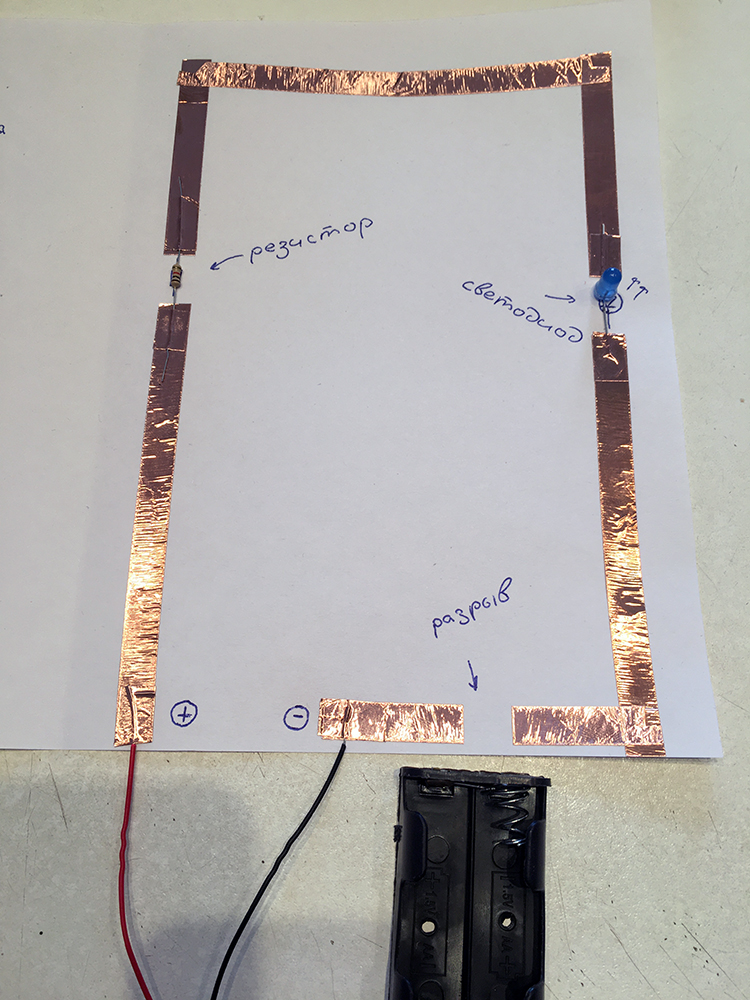

Разместите все элементы на своих местах, закрепив их кусочками фольги.

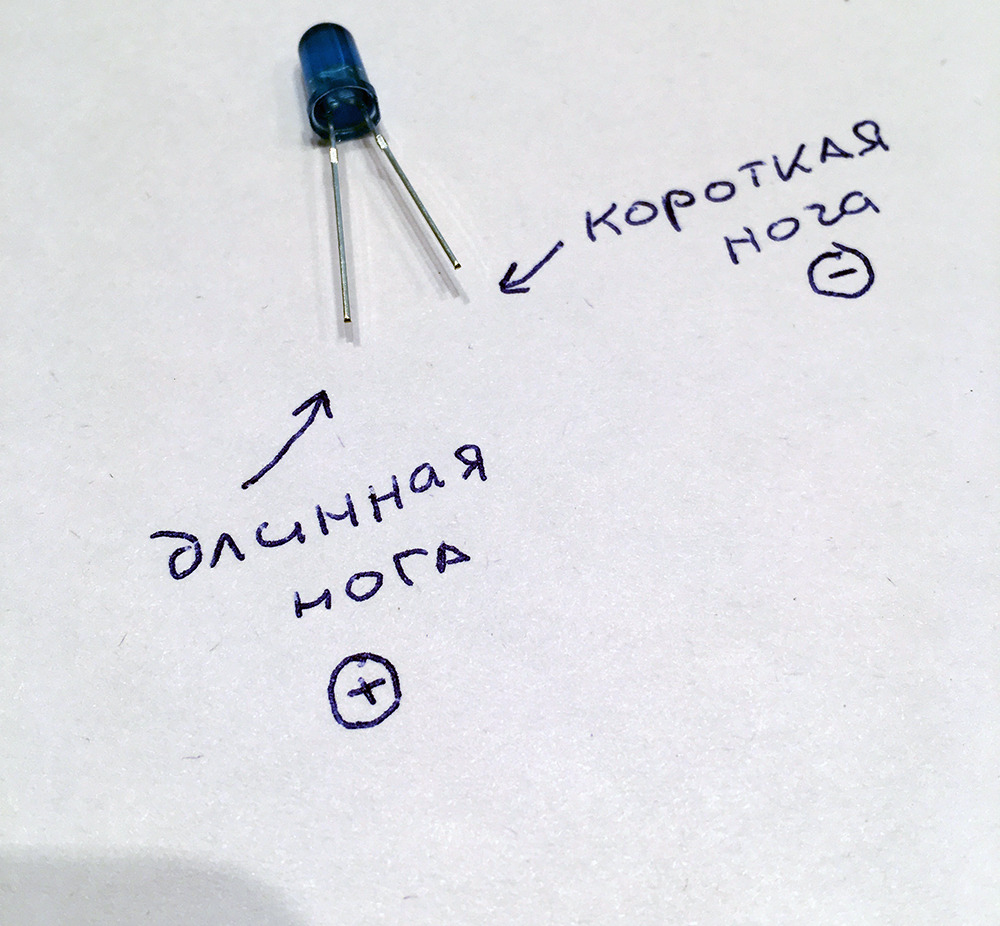

Внимание. Светодиод проводит ток только в одну сторону: от анода (+) к катоду (-). Разобраться очень легко: анод это длинная ножка, а катод - короткая.

Катод должен смотреть в сторону минуса источника питания.

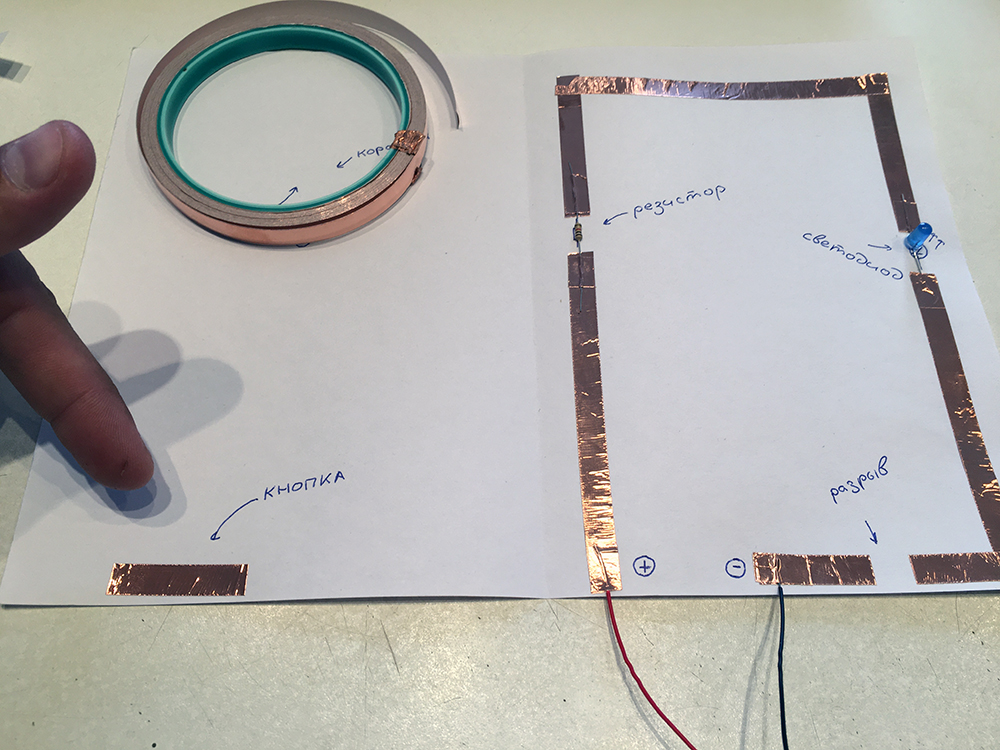

На второй стороне листа разместите кусочек фольги напротив разрыва. Это будет наша кнопка.

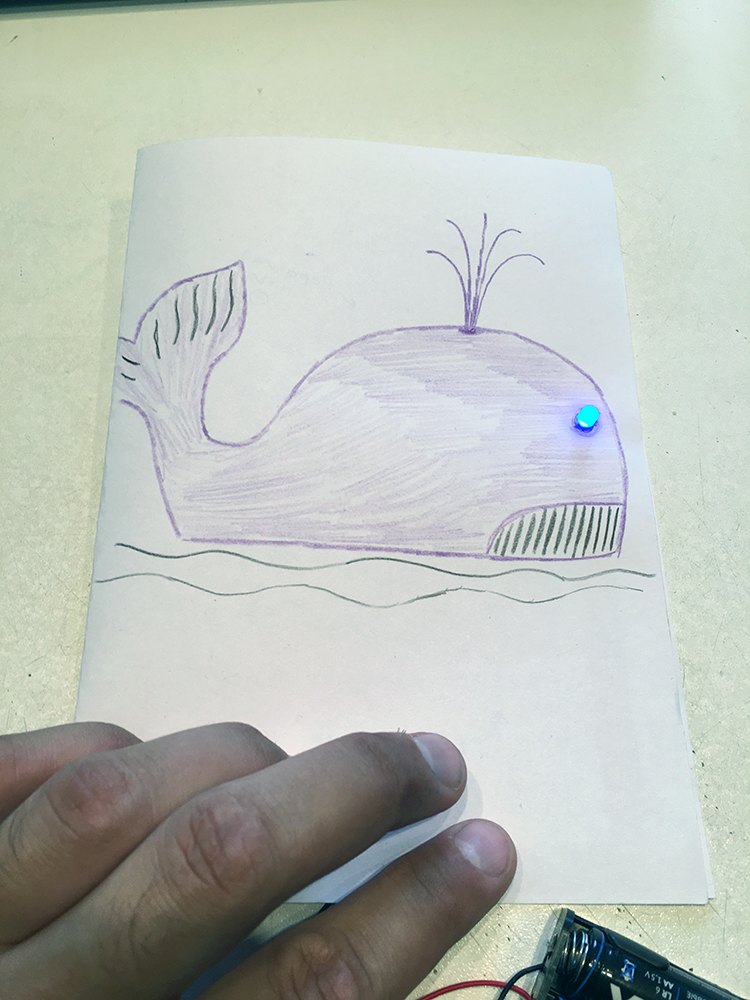

Теперь, если мы закроем открытку и нажмем на это место, то светодиод загорится.

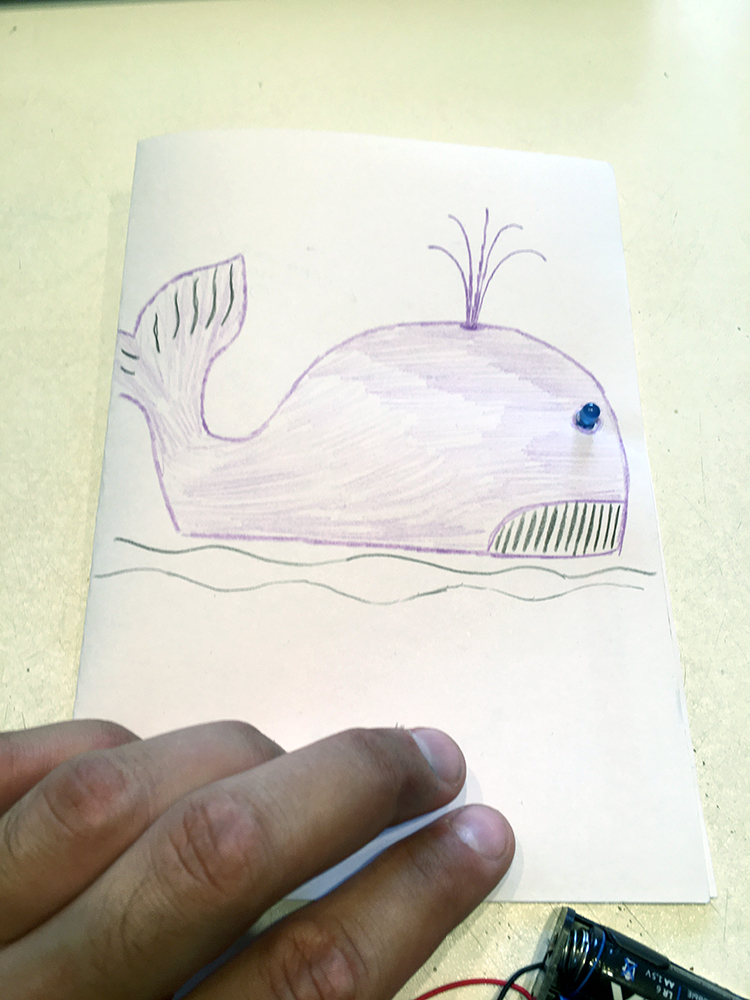

Вы можете проделать отверстие для светодиода и нарисовать картинку на обложке.

У нас вышел вот такой замечательный кит.
